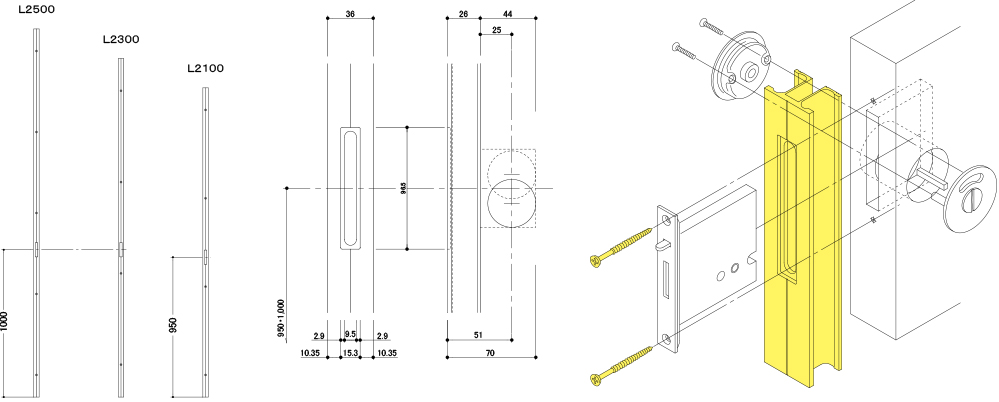

36K　鎌錠セット用

ユニライン正面に市販のフロントプレート形状を座彫りしたものです。

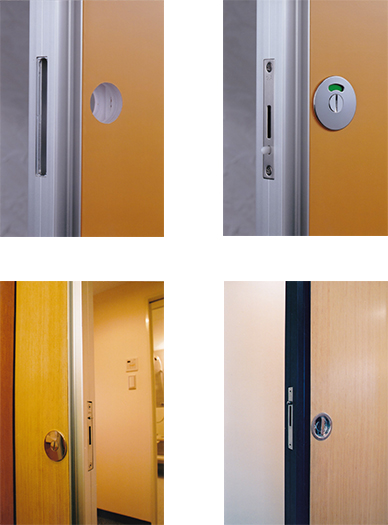

これにより、トイレ等プライバシーが必要な部屋の引戸にも使用できます。

■36Ka = アトム・KLD51ケース鎌錠(BS51)
　　　　＝MK・MARIX（BS51）ケース引戸鎌錠

■36Kb = ベスト・ラウンド鎌錠(BS50)

■フロントプレート中芯の高さよりの施解錠位置は
36Ka= -14mm
36Kb=+20mm

■フロントプレートと座彫りのクリアランスは殆どありません。
■切り込み寸法はメーカー側のケース鎌錠の切り込み寸法から、36Kの見付26mを差し引いた寸法で加工して下さい。
■フロントプレートの高さは上下切断するので鎌錠の高さはその範囲で決められます。ユニラインを上下逆さにしても使えます。
■他のユニラインに後で加工はできません。

■付属 十字穴付き皿木ねじ(SUS) φ3.5x50　2本
